房地产项目从开发到建成，都需要设计师设计准备哪些图纸？
最近，我们走访了北京市建筑设计研究院的专家以及长期为知名房地产开发商进行设计工作的专业人员。
我们进行了归纳，尽量为非专业人士梳理出一个简洁易懂的答案，比较适合于普通人群，以及非设计类人员阅读使用。一些房地产经纪人员以及相关房地产行业人员也可以使用。
我们一共归纳了11种，基本涵盖了房产开发到竣工整个流程中使用的图纸。
1.方案草图：细分可有概念草图、平面布局草图、立面草图。可以有尺寸标注，也可没有尺寸标注，这与方案设计的深度有关。

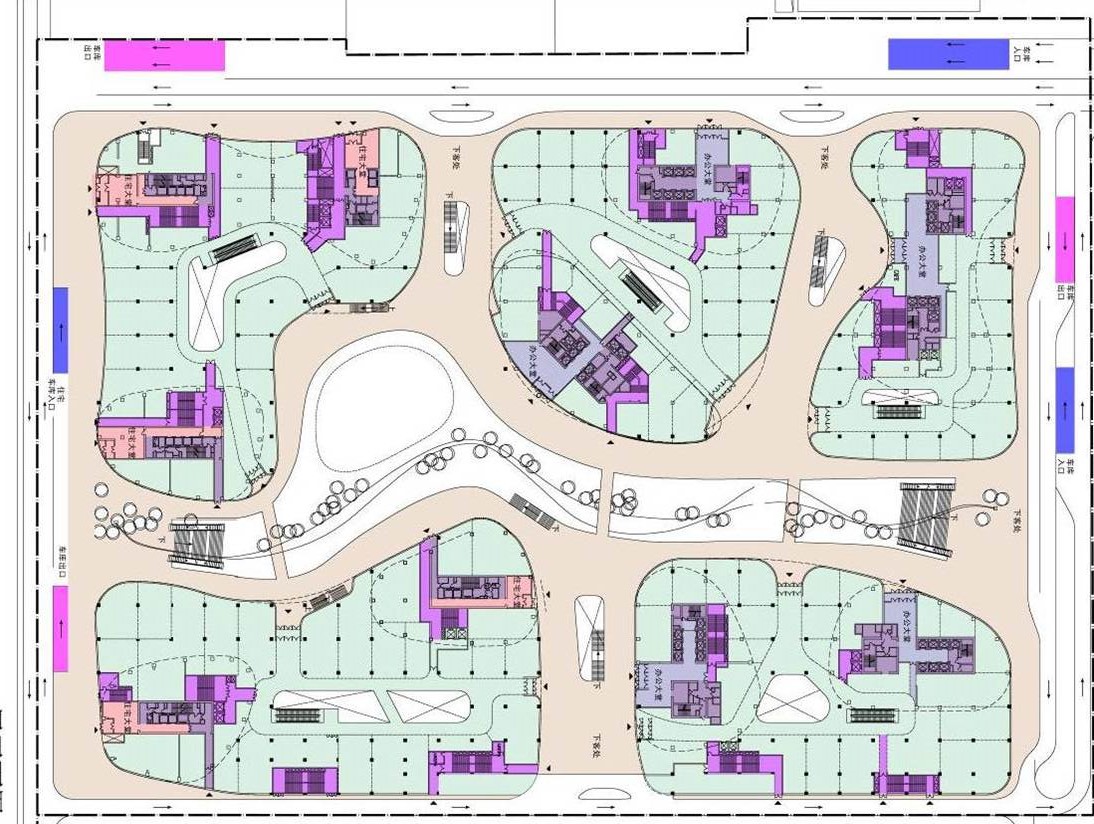

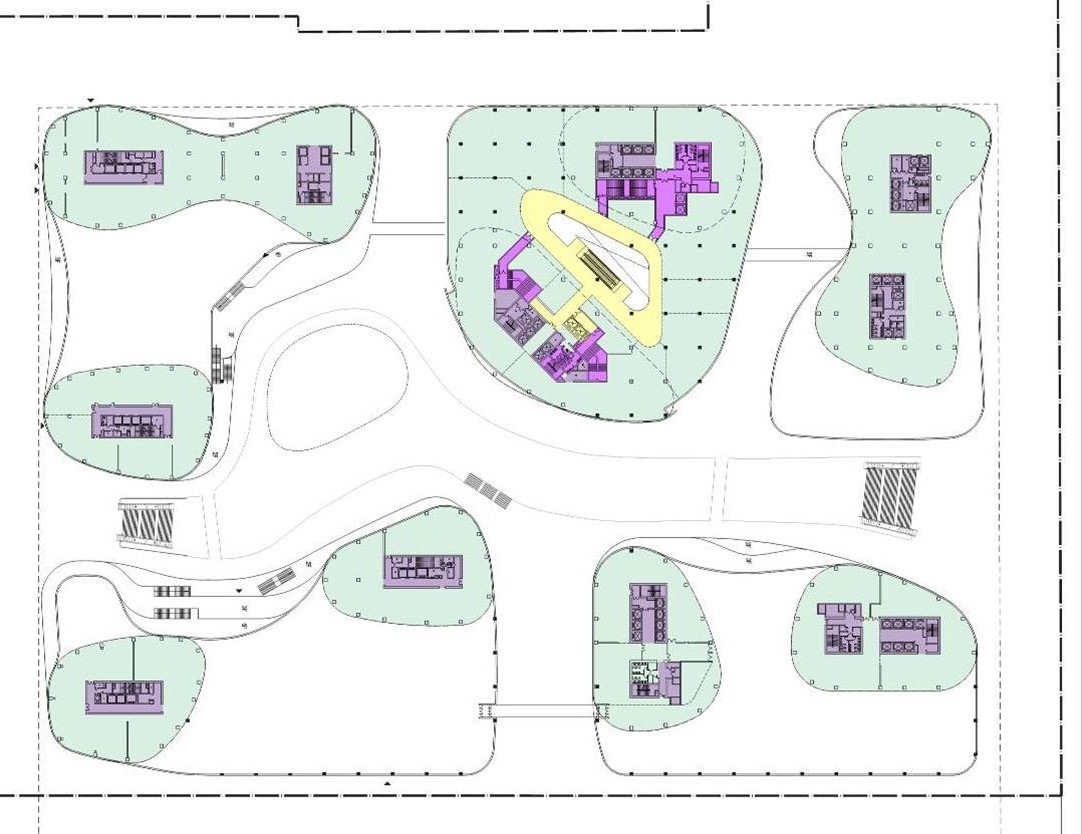

欣赏三里屯SOHO，商业地产项目的此类图纸，包含一层、地下一层，均为原始高清图片：
2.平面布局图：细分一层平面图，二层平面图，三层平面图，标准层平面图等。

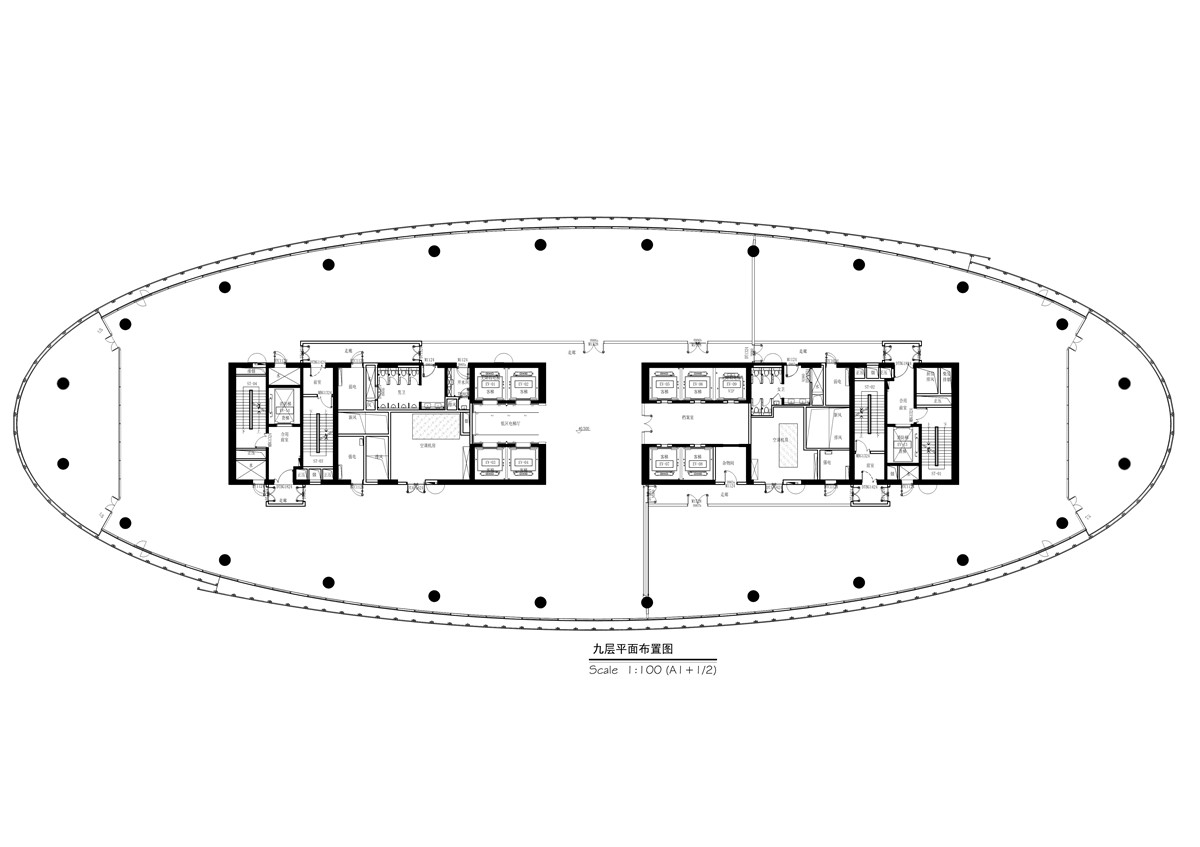

欣赏北京市朝阳区三元桥附近的哈银国际中心9层平面布置图：
3.总平面图：详细反映开发项目四周情况的说明图。

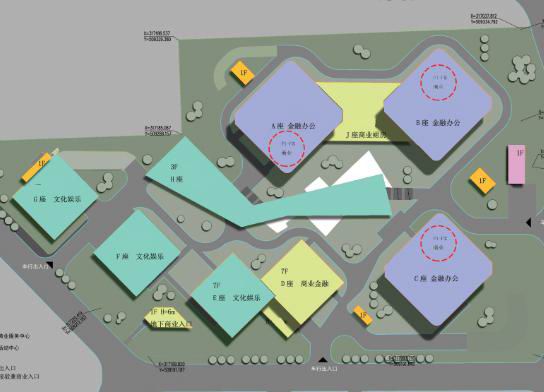

欣赏望京北部，诚盈中心相关楼座布局图：
4.立面图：有正立面图，侧立面图，背立面图，还可细分立面阴影图。

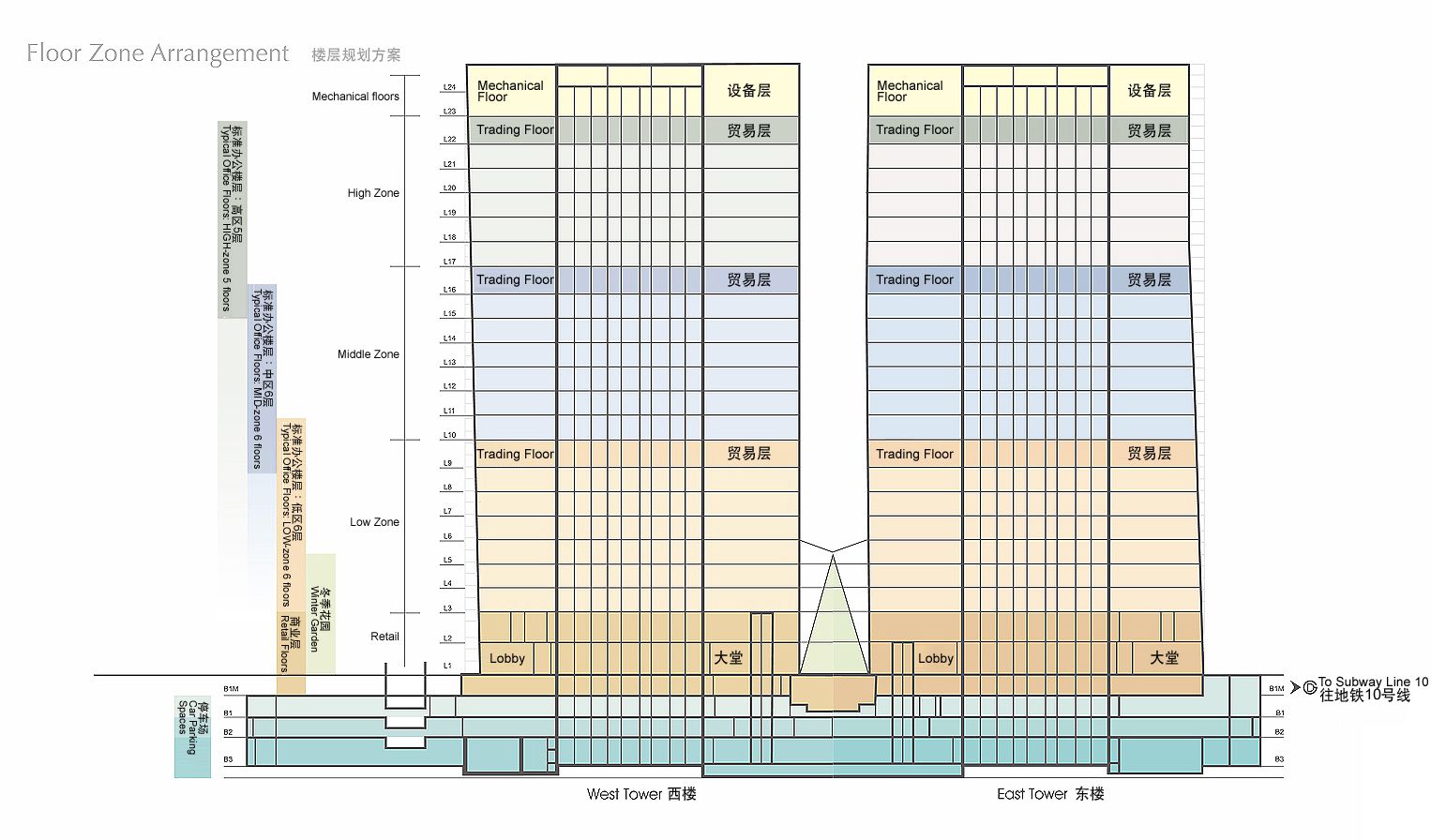

欣赏5A写字楼环球金融中心东楼与西楼west tower的立面图：
5.效果图：可十分逼真的反映房屋建成后的真实效果的透视图。

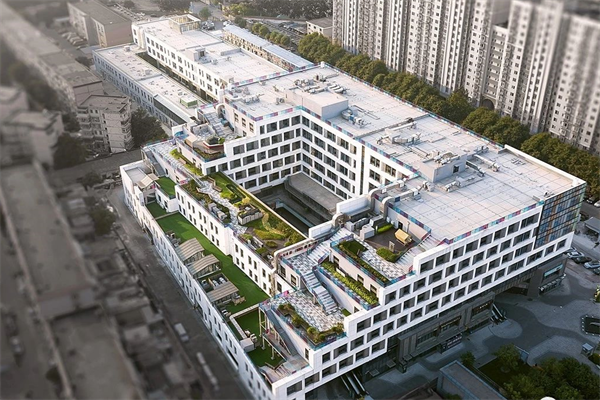

欣赏龙湖地产销售的楼盘西宸广场40年产权项目效果图：
6.剖面图：提示一下，房屋的外观效果图是需要在平面方案完成的基础上才能做出来的。
7.节点详图。
8.建筑图：反映建筑功能的设计图，比如说房屋的大小，高度，有几层，有多大，是用来做什么功能的。

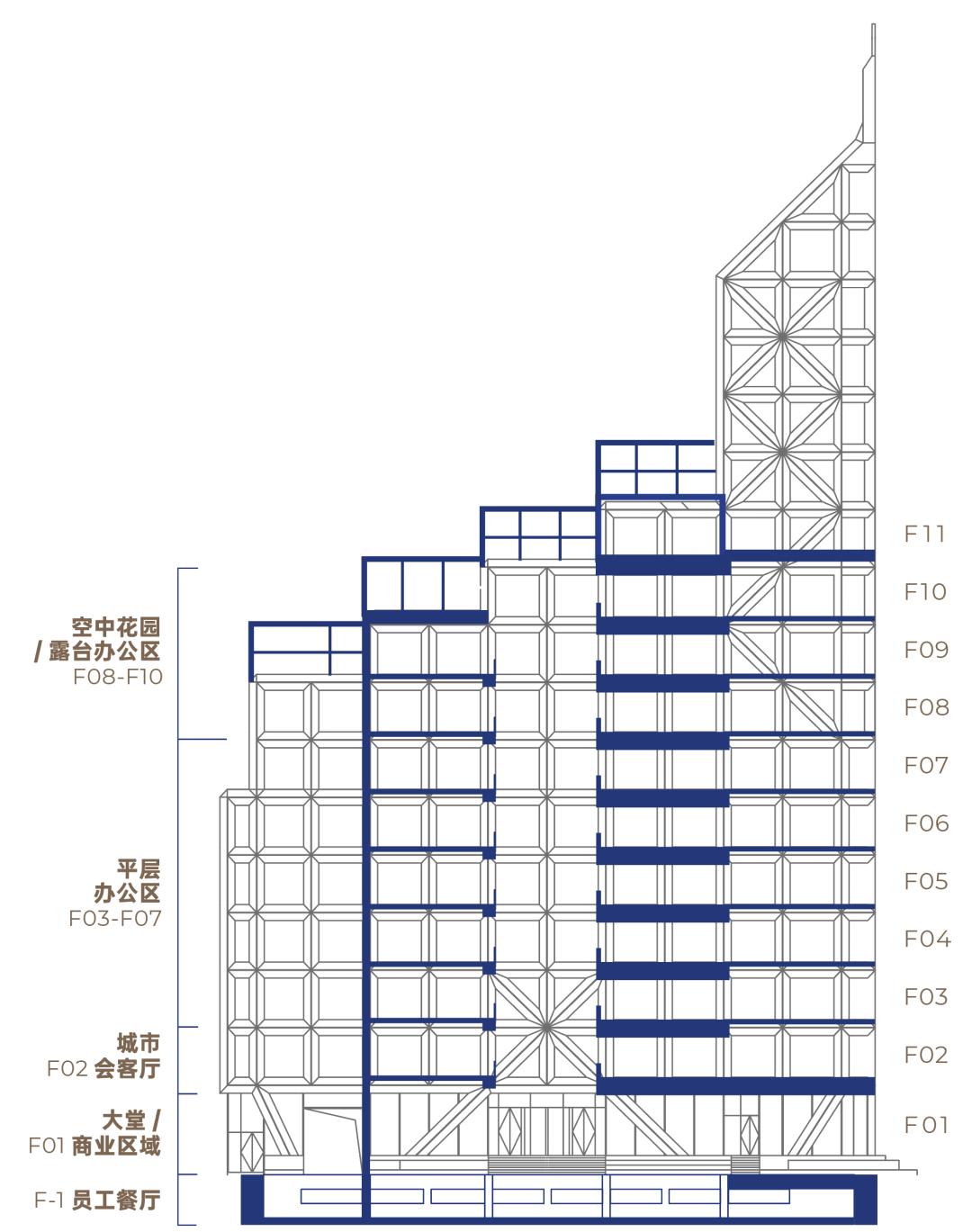

举例说明海淀区武昌鱼大厦图纸：
9.结构图：主要是用来说明房屋的结构性问题的图，可理解为有力学问题的图，比如说，用多大的梁，多大的基础，多大的柱子，用多大的钢筋。
10.施工图：除了上面第一和第五条所说的图，其实就是全套施工图了，施工图也就是建筑图+结构图。
11：入水排水图，电气图。
知晓并掌握以上房地产相关图纸，对于从事房地产相关行业的人员，会提高自身的业务水平。
本文非专业人士编写，如有错误之处，敬请谅解，并第一时间联系我们，基于纠错，也欢迎您为我们提供北京任何写字楼的图纸照片、图片等资料，与大家一同分享。
